[A016] Rotterdam verbinding A13

Discussieer hier over actuele grote wegenplannen en in uitvoering zijnde grote projecten

Moderator: Moderatoren

Seat Ibiza
2x2 autosnelweg
Berichten: 6115
Lid geworden op: zo 27 feb 2005, 22:05
Locatie: Ibiza ;-)

Re: [A016] Rotterdam verbinding A13

Bericht door Seat Ibiza » di 22 mar 2022, 9:18

Jeff schreef: di 22 mar 2022, 8:36 Inmiddels rijdt ook het verkeer richting Rotterdam over de verlegging
Als tijdelijke fasering bedoel je? In de eindsituatie voegt de A13 richting Rotterdam toch gewoon naar rechts uit en blijft dus min of meer op dezelfde plek rijden als voor de verbouwing?

Gebruikersavatar
Victor
autoweg
Berichten: 1393
Lid geworden op: di 01 mar 2005, 21:39
Locatie: Oosterhout

Re: [A016] Rotterdam verbinding A13

Bericht door Victor » di 22 mar 2022, 19:41

^^ Lijkt me wel inderdaad, zie het plaatje bij 1:30 min. in de laatst geplaatste video.
Het viaduct kijkt wel breder gehouden (2 velden) dan in de eindfase nodig - dat is dan handig als men tijdelijk beide rijbanen van de A13 er onder wil leggen.

Gebruikersavatar
harry
Wegnummerfotograaf
Berichten: 21437
Lid geworden op: ma 28 feb 2005, 12:09
Locatie: Leipendam

Re: [A016] Rotterdam verbinding A13

Bericht door harry » di 22 mar 2022, 20:04

Seat Ibiza schreef: di 22 mar 2022, 9:18 In de eindsituatie voegt de A13 richting Rotterdam toch gewoon naar rechts uit en blijft dus min of meer op dezelfde plek rijden als voor de verbouwing?
Sinds gisteren rijdt het verkeer richting zuiden voor een stukje over de oude oostelijke rijbaan (maar dus niet onder het viaduct door).
Kennelijk heeft men ruimte nodig op de oude westelijke rijbaan voor de uitvoegstroken naar de rest van de A13. Of zo.
Victor schreef: di 22 mar 2022, 19:41 Het viaduct kijkt wel breder gehouden (2 velden) dan in de eindfase nodig
Ik heb de video niet bekeken, maar het nieuwe viaduct is helemaal in gebruik: 1 veld voor de A13 zuid-noord en 1 veld voor de parallelweg.
https://wegnummers.nl foto's van genummerde wegen in Europa (o.a. NBA: https://wegnummers.nl/nba)
http://borden.plaatsengids.nl foto's van plaatsnaamborden
--Harry.

H.
dorpsstraat
Berichten: 208
Lid geworden op: di 22 nov 2005, 11:50
Locatie: Randstad

Re: [A016] Rotterdam verbinding A13

Bericht door H. » wo 23 mar 2022, 7:06

harry schreef: di 22 mar 2022, 20:04
Seat Ibiza schreef: di 22 mar 2022, 9:18 In de eindsituatie voegt de A13 richting Rotterdam toch gewoon naar rechts uit en blijft dus min of meer op dezelfde plek rijden als voor de verbouwing?
Sinds gisteren rijdt het verkeer richting zuiden voor een stukje over de oude oostelijke rijbaan (maar dus niet onder het viaduct door).
Kennelijk heeft men ruimte nodig op de oude westelijke rijbaan voor de uitvoegstroken naar de rest van de A13. Of zo.
Het tunneltje onder de westelijke rijbaan wordt vanaf nu vervangen/verlengd, vandaag dat de rijbaan is opgeschoven.

Gebruikersavatar
Thom
stadsweg
Berichten: 306
Lid geworden op: zo 19 jul 2020, 23:12
Locatie: Hulst, Goeree-Overflakke en Rotterdam

Re: [A016] Rotterdam verbinding A13

Bericht door Thom » wo 23 mar 2022, 13:12

^^ Klopt, ze gaan de duikerbrug Tempelweg en de Hofwijktunnel met 7 meter verlengen. Voor fietsers duurt de afsluiting van de tunnel tot 30 mei. Voor autoverkeer duurt de afsluiting tot augustus.
In het najaar van 2022 is het werk aan de duikers afgerond en wordt de rijbaan richting Rotterdam naar de definitieve locatie verlegd.

Gebruikersavatar
Palance
4x5 autosnelweg
Berichten: 30696
Lid geworden op: zo 27 feb 2005, 13:17
Locatie: Паланцедрецхт

Re: [A016] Rotterdam verbinding A13

Bericht door Palance » di 26 apr 2022, 13:49

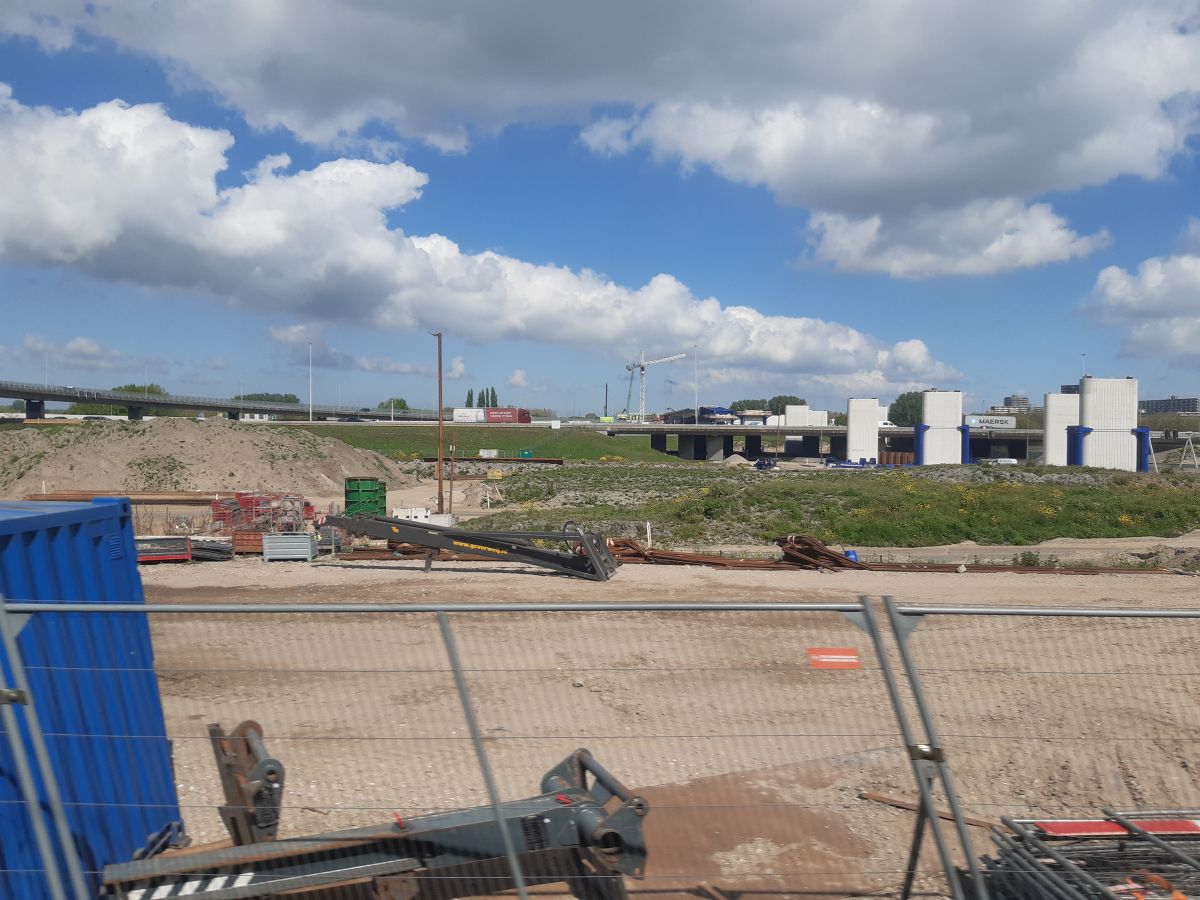

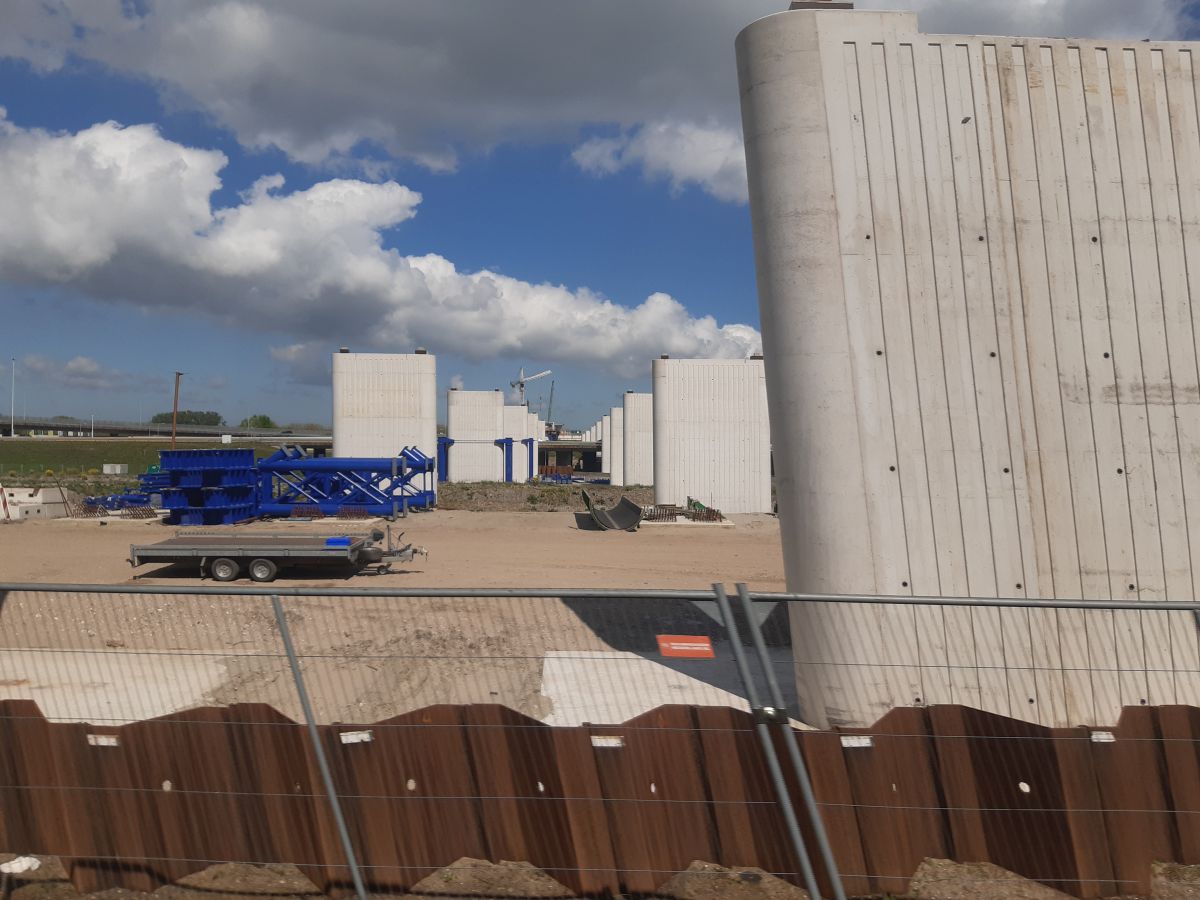

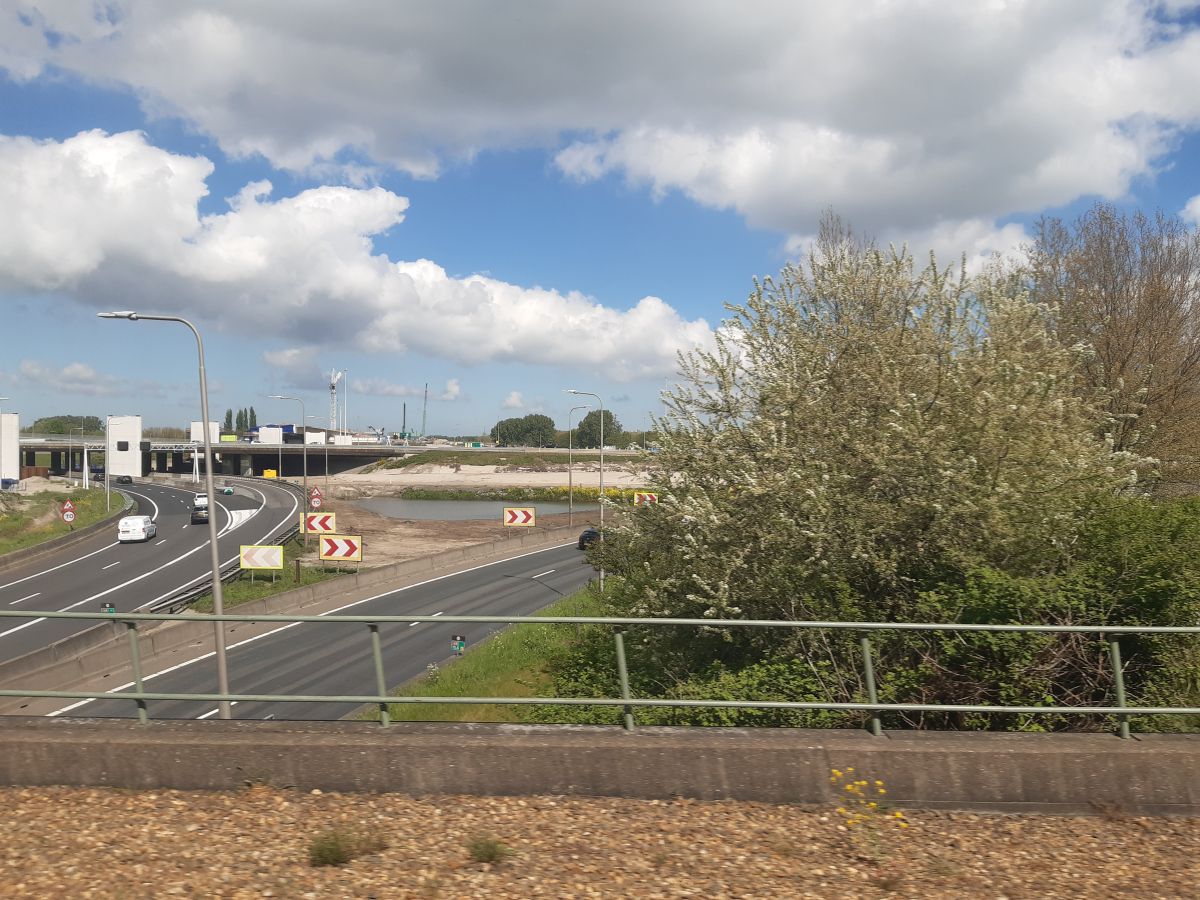

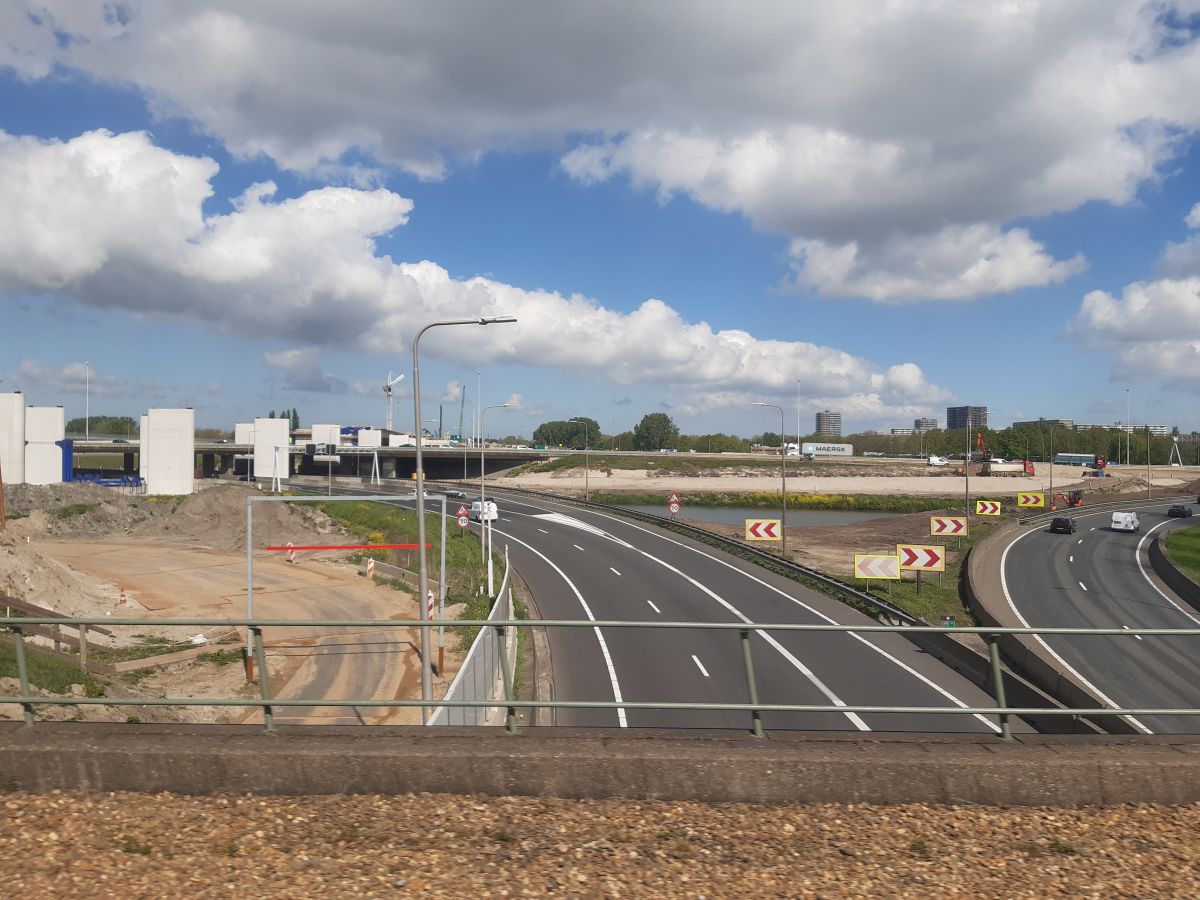

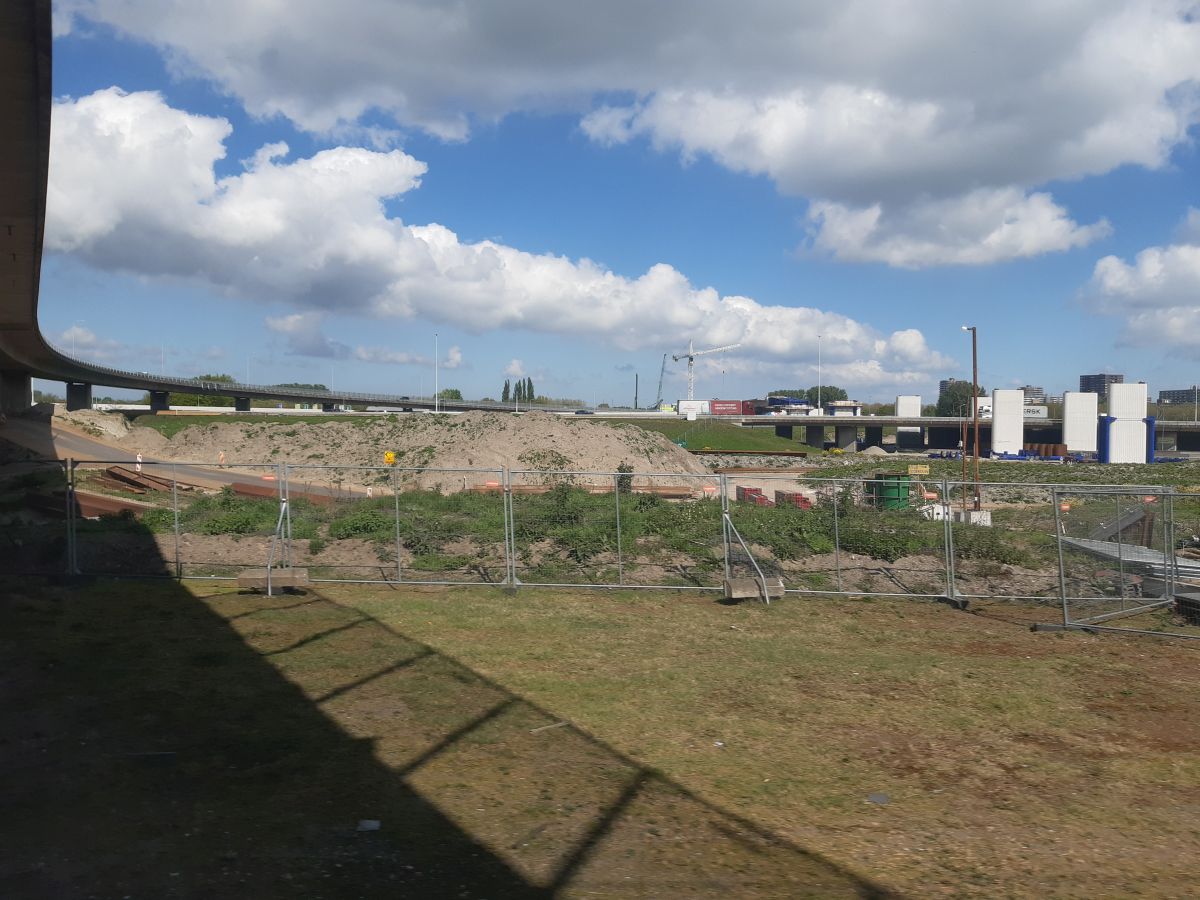

Een paar foto's van het Terbregseplein vanmorgen genomen vanuit de trein Gouda-Rotterdam

Afbeelding

Afbeelding

Afbeelding

Afbeelding

Afbeelding
"You know the greatest danger facing us is ourselves, an irrational fear of the unknown. But there’s no such thing as the unknown — only things temporarily hidden, temporarily not understood.” - James T. Kirk

Autosnelwegen.net

boe!
2x5 autosnelweg
Berichten: 17589
Lid geworden op: di 19 jul 2005, 20:02
Locatie: Leusden

Re: [A016] Rotterdam verbinding A13

Bericht door boe! » do 09 jun 2022, 21:25

Half juli wordt het eerste deel van de nieuwe A16 in gebruik genomen. De N209 zal dan tijdelijk via de rijbaan van de toekomstige A16 worden geleid.
bron: een webinar

Edit: link aangepast
Laatst gewijzigd door boe! op do 09 jun 2022, 22:10, 1 keer totaal gewijzigd.

Gebruikersavatar
Kaaiman
2x5 autosnelweg
Berichten: 16628
Lid geworden op: ma 26 jun 2006, 16:54
Locatie: Hoogeveen

Re: [A016] Rotterdam verbinding A13

Bericht door Kaaiman » do 09 jun 2022, 22:00

^^ Vanaf minuut 25:30.
Deur Drenthe • website over het Drentse provinciaal en rijkswegennet
@DeurDrenthe • volg het Drentse wegennieuws op Twitter

boe!
2x5 autosnelweg
Berichten: 17589
Lid geworden op: di 19 jul 2005, 20:02
Locatie: Leusden

Re: [A016] Rotterdam verbinding A13

Bericht door boe! » do 09 jun 2022, 22:11

Klopt. Ik heb de link aangepast, zodat je precies bij dat onderwerp uitkomt.

edwtie
polderweggetje
Berichten: 41
Lid geworden op: di 23 aug 2005, 16:53

Re: [A016] Rotterdam verbinding A13

Bericht door edwtie » za 11 jun 2022, 20:01

even nu wel
Link
plaatsen...

Rein
2x3 autosnelweg
Berichten: 9353
Lid geworden op: zo 10 jun 2007, 10:18
Locatie: Haarlemmermeer

Re: [A016] Rotterdam verbinding A13

Bericht door Rein » za 18 jun 2022, 22:22

Vandaag waren de werkzaamheden aan de 2,2 kilometer lange Rottemerentunnel te bezoeken in het kader van de Dag van de Bouw. Het was een goed georganiseerd evenement waarbij allerlei stadia van de bouw van een landtunnel goed te zien waren, evenals diverse hierbij gebruikte voertuigen en machines.

Ik heb een paar foto's gemaakt.

Een droge bouwkuip waarbij de vloer van de tunnel al is gestort. De vloer zelf wordt gestort in een natte bouwkuip waarna deze wordt leeggepompt om de andere delen van de tunnel te bouwen. Bij de bouw heeft men verschillende segmenten gemaakt van enkele honderden meters lang die dan volledig vol water staan (en later worden leeggepompt).

Afbeelding

Verschillende stadia van de aanleg van het middentunnelkanaal te zien in twee foto's. Op foto 1 is rechts het vlechtwerk te zien en links de bekisting waarin vermoedelijk beton aan het uitharden is. Op de foto daaronder rechts weer de bekisting en links het uitgeharde middentunnelkanaal.

Afbeelding

Afbeelding

Een stuk tunnel waarbij alle beton inclusief het dak is gestort.

Afbeelding

Afbeelding

Afbeelding

Nog wat uitleg in het informatiecentrum over de tunnelbouw.

Afbeelding

Gebruikersavatar
Chris
Moderator
Berichten: 70676
Lid geworden op: zo 27 feb 2005, 15:19
Locatie: NL

Re: [A016] Rotterdam verbinding A13

Bericht door Chris » ma 27 jun 2022, 22:32

Het viaduct van de aansluiting Rotterdam-Alexander, direct ten zuiden van het knooppunt Terbregseplein, is nu van een ondersteuningsconstructie voorzien.

Nu is het hopen dat het maar niet instort want dan breekt de pleuris uit:

In de afgelopen twee weken is in goede samenwerking met de gemeente Rotterdam en dankzij grote inzet van de aannemer de ondersteuningsconstructie aangebracht. De geplaatste ondersteuningspijlers zorgen ervoor dat de veiligheid voor weggebruikers geborgd is. Er is nog een zeer geringe kans dat het dek van het viaduct het niet houdt. In dat geval vangt de ondersteuning het viaduct op, maar dat zal wel gevolgen hebben voor de beschikbaarheid van zowel de A16 als de lokale weg. Omdat beide wegen in dat geval heel beperkt of helemaal niet meer beschikbaar zijn, zal dat kunnen leiden tot zeer ernstige en langdurige verkeershinder voor de weggebruiker. Hiervoor zijn door Rijkswaterstaat en de gemeente Rotterdam verkeerskundige scenario’s voorbereid, zoals een vrachtwagenverbod, minder rijstroken of volledige afsluiting.

Meer: https://www.rijksoverheid.nl/ministerie ... -rotterdam

Schelpenpaadje
expressweg
Berichten: 4511
Lid geworden op: wo 10 feb 2016, 9:54

Re: [A016] Rotterdam verbinding A13

Bericht door Schelpenpaadje » ma 27 jun 2022, 22:49

^^ Is het in zo'n doemscenario niet mogelijk een tijdelijk viaduct te plaatsen, zoals bij grote projecten wel gebeurt?

Jeff
autoweg
Berichten: 2465
Lid geworden op: za 12 mei 2018, 10:48

Re: [A016] Rotterdam verbinding A13

Bericht door Jeff » ma 27 jun 2022, 23:21

Dan zal je toch eerst moete vegen, breken en puinruimen op een wegvak van 60k+ voertuigen/werkdag. Ook de onderliggende lokale weg is vaak drukjes.

@Chris: Wat schrijft je dat weer lekker Rotterdams, niet tan? :p

Rogier
expressweg
Berichten: 4588
Lid geworden op: zo 27 feb 2005, 15:54

Re: [A016] Rotterdam verbinding A13

Bericht door Rogier » di 28 jun 2022, 9:33

Deze Kamerbrief laat zich lezen als, cover my ass,.
Als de situatie echt zo dreigend was, dan had men de A16 al veel eerder afgesloten en waren de andere viaducten ook al aangepakt geweest.
Wel zou ik als ik RWS was voorbereidingen treffen voor minder gunstige scenario's bij de andere A16 viaducten. Wel merk je duidelijk dat de technische kennis bij RWS weg is. 20 jaar geleden zou men veel sneller met een ontwerp voor een nieuw viaduct op de proppen komen.

nickdh
autoweg
Berichten: 1618
Lid geworden op: wo 30 dec 2015, 19:44

Re: [A016] Rotterdam verbinding A13

Bericht door nickdh » za 16 jul 2022, 17:14

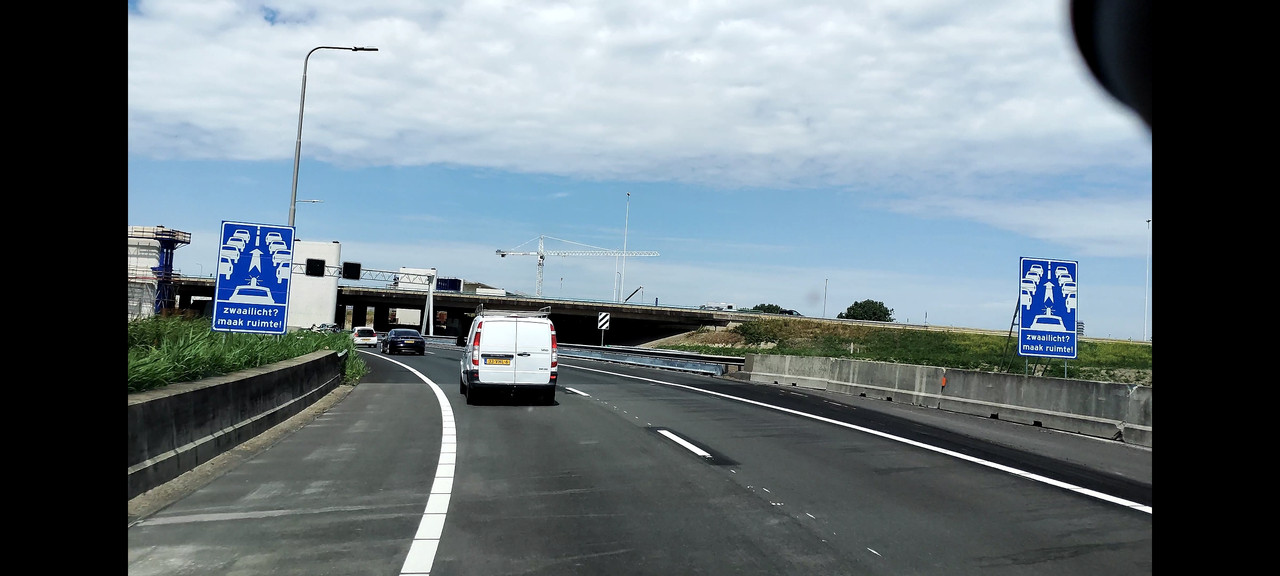

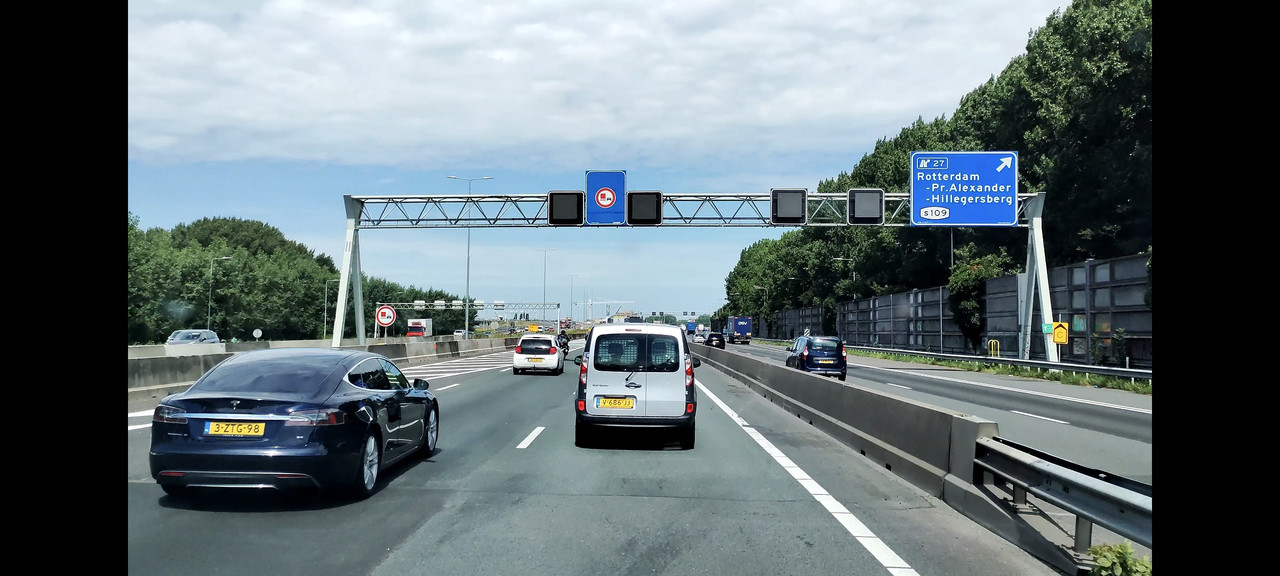

Nieuwe situatie bij het Terbregseplein; de linkerrijstrook A16>A20 richting HvH valt af en de vrachtwagenstrook is vervallen.

Vooraankondiging voor het afvallen van de linkerrijstrook;

Afbeelding

-waarna een aangepaste schuine vallende pijl het nogmaals aangeeft.

Afbeelding

Inhaalverbod voor vrachtwagens (het bordje wat eerst juist de doelgroepenstrook aangaf):

Afbeelding

Rechts de inmiddels afgesloten doelgroepenstrook, de belijning is nog net zichtbaar.

Afbeelding

Ook is dit weekend de N209 afgesloten tussen de N471 en de rotonde met de Ankie Verbeek Ohrlaan. Dit om de N209 middels een slinger over een definitief stukje nieuwe A16 aan te sluiten op de huidige N209.

Gebruikersavatar
Wouter N14
Moderator
Berichten: 21432
Lid geworden op: vr 08 jul 2005, 12:56
Locatie: Roosendaal

Re: [A016] Rotterdam verbinding A13

Bericht door Wouter N14 » za 16 jul 2022, 19:11

Gisteren ook gezien inderdaad. Wel opvallend dat ze signaalgevers gebruiken, lijkt mij toch niet de bedoeling voor een situatie die wel enige tijd gaat duren. Of worden die uitgeschakeld na een bepaalde gewenningsperiode?
Het mooiste overkomt je, het minste is bedacht. Freek de Jonge

Jeff
autoweg
Berichten: 2465
Lid geworden op: za 12 mei 2018, 10:48

Re: [A016] Rotterdam verbinding A13

Bericht door Jeff » zo 24 jul 2022, 22:00

Inmiddels is de situatie van de N209 weer aangepast: De laatste 500m (voor de rotonde) is geen 2x2 meer maar 2+1 met rijbaanscheiding ivm de constructie van het kunstwerk (viaduct)

Gebruikersavatar
Thom
stadsweg
Berichten: 306
Lid geworden op: zo 19 jul 2020, 23:12
Locatie: Hulst, Goeree-Overflakke en Rotterdam

Re: [A016] Rotterdam verbinding A13

Bericht door Thom » zo 24 jul 2022, 23:14

Chris schreef: ma 27 jun 2022, 22:32 Het viaduct van de aansluiting Rotterdam-Alexander, direct ten zuiden van het knooppunt Terbregseplein, is nu van een ondersteuningsconstructie voorzien.
Ik was afgelopen vrijdag in de buurt en heb een paar foto's gemaakt van de ondersteuningsconstructie die er nog tot 2024 blijft staan.
Afbeelding

Afbeelding

Afbeelding

Afbeelding

In de spoiler een paar foto's van de verkeerssituatie. Verkeer vanaf de Hoofdweg richting de Bosdreef heeft nog maar 1 rijstrook i.p.v. 3. Verkeer van de Bosdreef/Boszoom/Terbregseweg kan op de Hoofdweg alleen maar linksaf naar de A16 en niet onder het viaduct. Deze baan is alleen voor langzaam verkeer en hulpdiensten. Lokaal verkeer word omgeleid via de Boszoom en de Prinsenlaan. Verkeer richting de A20 via de Boszoom en oprit 26 Kralingen aan de Jacques Dutilhweg
SPOILER: TOON

Afbeelding

Afbeelding

Afbeelding
En tot slot nog twee foto's van het in aanbouw zijnde kunstwerk aan de President Rooseveltweg in Ommoord.
Afbeelding

Afbeelding

PeterSchoeber
verkeersader
Berichten: 956
Lid geworden op: vr 25 dec 2009, 20:11

Re: [A016] Rotterdam verbinding A13

Bericht door PeterSchoeber » ma 25 jul 2022, 14:38

^^ Dat zijn verdomd stevige stutten die eronder staan. Kennelijk heeft men nog maar weinig vertrouwen in de totale constructie van het viaduct dat men met zulk grof geschut aan de gang moet.
Met vriendelijke groet,

Peter Schoeber uit Remmerden

Rogier
expressweg
Berichten: 4588
Lid geworden op: zo 27 feb 2005, 15:54

Re: [A016] Rotterdam verbinding A13

Bericht door Rogier » ma 25 jul 2022, 14:45

Wat vormt het probleem bij dit viaduct. Is het dek niet sterk genoeg, of pijlers niet sterk (lijkt mij sterk, want beton wordt steeds sterker), combinatie van beide of heeft men dit zo zwaar uitgevoerd, omdat men deze noodondersteuning op het zand gefundeerd heeft. Volgens mij is de ondersteuning niet onderheid en je zit wel in een gebied met slappe grond.

boe!
2x5 autosnelweg
Berichten: 17589
Lid geworden op: di 19 jul 2005, 20:02
Locatie: Leusden

Re: [A016] Rotterdam verbinding A13

Bericht door boe! » ma 01 aug 2022, 20:54

Inhijsen liggers President Rooseveltlaan.
SPOILER: TOON

Afbeelding

Afbeelding

Afbeelding
Foto's: Sjaak Boot i.o.v. Rijkswaterstaat

PeterSchoeber
verkeersader
Berichten: 956
Lid geworden op: vr 25 dec 2009, 20:11

Re: [A016] Rotterdam verbinding A13

Bericht door PeterSchoeber » ma 01 aug 2022, 21:24

^^ Mooie vondst die foto's. Ik zie dat men nog steeds omgekeerde T-liggers gebruikt waarop men, met een verloren bekisting, een druklaag stort. Had eigenlijk verwacht dat deze manier van een overspanning maken wel achterhaald zou zijn door volledige voorgespannen liggers.
Met vriendelijke groet,

Peter Schoeber uit Remmerden

Rogier
expressweg
Berichten: 4588
Lid geworden op: zo 27 feb 2005, 15:54

Re: [A016] Rotterdam verbinding A13

Bericht door Rogier » di 02 aug 2022, 6:37

Kokerliggers zijn inderdaad sneller af te monteren en worden volgens mij al sinds de jaren tachtig gebruikt. Echter zijn het ook (veel) duurdere liggers. Wel vind ik het opmerkelijk dat men geen liggers gebruikt, waar ook een bovenflens aanwezig is (soort H ligger op zijn kant, of omgekeerde T-ligger met bovenflens). Dan heb je (veel) minder vlechtwerk.

PeteZ
woonerf
Berichten: 61
Lid geworden op: zo 14 feb 2010, 18:45
Locatie: Rotterdam

Re: [A016] Rotterdam verbinding A13

Bericht door PeteZ » di 02 aug 2022, 18:36

Afgelopen weekend zijn de eerste liggende dragers die het wegdek gaan vormen geplaatst op het viaduct over de Rooseveltweg. Geen foto’s van de werkzaamheden, stom, ik kan het vanuit het raam hier volgen, maar niet aan gedacht. Wegdek richting Den Haag ligt er dus nu op. Althans de betonnen dragers.

Gebruikersavatar
Wouter N14
Moderator
Berichten: 21432
Lid geworden op: vr 08 jul 2005, 12:56
Locatie: Roosendaal

Re: [A016] Rotterdam verbinding A13

Bericht door Wouter N14 » di 02 aug 2022, 19:00

^^ Zie het fotoverslag onderaan de vorige pagina ;)
Het mooiste overkomt je, het minste is bedacht. Freek de Jonge

Gebruikersavatar
captain007
Forumbeheerder
Berichten: 8570
Lid geworden op: di 21 okt 2008, 16:21
Locatie: Beneden-Leeuwen

Re: [A016] Rotterdam verbinding A13

Bericht door captain007 » za 06 aug 2022, 23:06

Vandaag eens met mede-forummer Mark naar dit project wezen kijken. Imposant project en er is genoeg te zien. Het hele album kun je hier bekijken en de reportage in de spoiler.
SPOILER: TOON

We beginnen bij de Expo. Hier is een expositie waar je alles over het project kunt bekijken. De buitenkant van het gebouw is leuk aangekleed met allerlei wegmeubilair:
Afbeelding
DSC_0003.jpg by Jeroen van Lieshout, on Flickr

In een grote ruimte staat op de grond een kaart van het tracé en wordt met projecties nog een film getoond over de ontwikkeling van het gebied en waarom de weg nodig is:
Afbeelding
DSC_0009.jpg by Jeroen van Lieshout, on Flickr

Voor de rest allerlei info en ook weer wegmeubilair zoals deze oude matrixbakken (volgens mij tweede generatie). Intern waren gewoon wat lampen hard doorgelust voor de expositie:
Afbeelding
DSC_0018.jpg by Jeroen van Lieshout, on Flickr

Daarna naar buiten naar het project. We starten bij de Rotte. Hier is aan een zijde een fietspad tijdelijk over de Rotte gelegd. Ernaast ligt namelijk een bouwkuip waar een deel van de Rottemerentunnel wordt gebouwd, die onder de Rotte door zal lopen. De tijdelijke brug erachter is enkel voor werkverkeer:Afbeelding
DSC_0028.jpg by Jeroen van Lieshout, on Flickr

De Rotte kijkend de andere kant op:
Afbeelding
DSC_0031.jpg by Jeroen van Lieshout, on Flickr

Verderop is de Rottebandreef omgelegd en loopt middels een tijdelijk viaduct over de tunnel in aanbouw. Daarboven loopt weer een tijdelijk viaduct voor bouwverkeer. Bouwverkeer hoeft dus bijna geen gebruik te maken van het OWN:
Afbeelding
DSC_0034.jpg by Jeroen van Lieshout, on Flickr

Als we vanaf het fietspad ernaast kijken dan zien we dat de tunnel in aanbouw is. Het tunnelkanaal in het midden is herkenbaar en ook beide buizen. Gefaseerd worden de tunneldelen. Aangezien hier een afwijkend profiel is, omdat de tunnel hier in een bocht ligt en daalt wordt hier alles met vaste bekisting gebouwd:
Afbeelding
DSC_0044.jpg by Jeroen van Lieshout, on Flickr

Je ziet dat hier de tunnel al een groot deel in ruwbouw gereed is. Verderop zie je een tijdelijke brug over de tunnel voor een fietspad:
Afbeelding
DSC_0047.jpg by Jeroen van Lieshout, on Flickr

Verderop in het Lage Bergse Bos zien we dat hier ook flink gewerkt is aan de omgeving. Wat nieuwe paden en nieuw ingezaaid gras. In de verte zien we de damwanden van de bouwkuip waarin de tunnel wordt gebouwd:
Afbeelding
DSC_0055.jpg by Jeroen van Lieshout, on Flickr

En verderop de tijdelijke brug die we al eerder in de verte zagen:
Afbeelding
DSC_0058.jpg by Jeroen van Lieshout, on Flickr

Hier zien we een deel waar enkel de vloerdelen zijn aangelegd. Aangezien dit deel recht is, wordt vanaf twee kanten naar elkaar toe gewerkt met het afbouwen van de ruwbouw:
Afbeelding
DSC_0075.jpg by Jeroen van Lieshout, on Flickr

Hier zie je de tunnelfabriek. Men begint met opbouwen van de wapening voor de wanden die deels prefab worden aangeleverd (vooraan). Daarna begint men met het storten van de wanden voor het tunnelkanaal. Daarna volgt het dak welke middels een verrijdbare bekisting wordt gerealiseerd:
Afbeelding[
url=https://flic.kr/p/2nCHMJU]DSC_0092.jpg[/url] by Jeroen van Lieshout, on Flickr

Overal hingen groene schermen voor vleermuizen:
Afbeelding
DSC_0094.jpg by Jeroen van Lieshout, on Flickr

Er werd op diverse plaatsen gewoon in het weekend doorgewerkt:
Afbeelding
DSC_0087.jpg by Jeroen van Lieshout, on Flickr

Verderop bij de Bosweg staat een flinke tijdelijke brug met behoorlijke hellingbanen. Wederom is dit enkel voor werkverkeer:
Afbeelding
DSC_0109.jpg by Jeroen van Lieshout, on Flickr

De Bosweg is hier tijdelijk omgelegd en loopt nu over het dak van de tunnel heen:
Afbeelding
DSC_0131.jpg by Jeroen van Lieshout, on Flickr

Dan gaan we verder naar de N209 waar in de toekomst een aansluiting komt op de nieuwe A16:
Afbeelding
DSC_0138.jpg by Jeroen van Lieshout, on Flickr

Het centrale kunstwerk voor de aansluiting is in aanbouw. De N209 gaat er al onderdoor, op de plek waar straks de A16 komt te liggen:
Afbeelding
DSC_0151.jpg by Jeroen van Lieshout, on Flickr

Verderop zit een bocht in de weg. Het eerste deel gaat al over een van de toekomstige rijbanen van de A16:
Afbeelding
DSC_0152.jpg by Jeroen van Lieshout, on Flickr

Tijdelijke fietsbrug over de N209. Aparte bruggen per richting:
Afbeelding
DSC_0158.jpg by Jeroen van Lieshout, on Flickr

De N209 moet hier straks over dit talud gaan klimmen naar het viaduct in aanbouw wat we eerder zagen:
Afbeelding[
url=https://flic.kr/p/2nCK8JH]DSC_0159.jpg[/url] by Jeroen van Lieshout, on Flickr

De tijdelijke rotonde in de N209. Hier komt straks de A16 te liggen:
Afbeelding
DSC_0176.jpg by Jeroen van Lieshout, on Flickr

Hier gaat de tunnelmond komen. Men moet dit deel nog volledig afbouwen en is nog bezig met het onderwaterbeton in de bouwkuipen:
Afbeelding
DSC_0183.jpg by Jeroen van Lieshout, on Flickr

Iets meer ingezoomd op het begin van de tunnel:
Afbeelding
DSC_0185.jpg by Jeroen van Lieshout, on Flickr

De N209 ter hoogte van de kruising bij het vliegveld:
Afbeelding
DSC_0221.jpg by Jeroen van Lieshout, on Flickr

Links zien we al de kunstwerken in aanbouw waarover de A16 komt te lopen. Er onderdoor komt de verbindingsweg vanaf de A16 vanuit het zuiden naar de bestaande N209 om richting het vliegveld te kunnen:
Afbeelding
DSC_0215.jpg by Jeroen van Lieshout, on Flickr

Nog een stukje open polder in dit gebied, met in de verte zicht op Zoetermeer:
Afbeelding
DSC_0217.jpg by Jeroen van Lieshout, on Flickr

Het toekomstig knooppunt Zestienhoven met de A13:
Afbeelding
DSC_0220.jpg by Jeroen van Lieshout, on Flickr

De huidige aansluiting met de A13:
Afbeelding
DSC_0211.jpg by Jeroen van Lieshout, on Flickr

Het kunstwerk in knooppunt Zestienhoven. De parallelweg ligt er nu ook onderdoor:
Afbeelding
DSC_0223.jpg by Jeroen van Lieshout, on Flickr

De parallelweg was hier omgelegd om dit viaduct te kunnen bouwen en is weer deels afgebroken. Nu moet het talud nog opgevuld worden:
Afbeelding
DSC_0224.jpg by Jeroen van Lieshout, on Flickr

Zicht op de A13 waar in de toekomst de A16 aansluit:
Afbeelding
DSC_0233.jpg by Jeroen van Lieshout, on Flickr

Op de rijbaan richting Delft zijn de onderlagen al verbreed. Daar moet straks nog een nieuwe deklaag op en dan kan de definitieve rijbaanindeling erop:
Afbeelding
DSC_0247.jpg by Jeroen van Lieshout, on Flickr

Richting Delft zien we al waar de rijbaan straks versmald:
Afbeelding
DSC_0248.jpg by Jeroen van Lieshout, on Flickr

Als laatste plaatje nog half zicht op de A13 en de omgeving met op de achtergrond een deel van de skyline van Rotterdam:
Afbeelding
DSC_0250.jpg by Jeroen van Lieshout, on Flickr

Gebruikersavatar
Chris
Moderator
Berichten: 70676
Lid geworden op: zo 27 feb 2005, 15:19
Locatie: NL

Re: [A016] Rotterdam verbinding A13

Bericht door Chris » za 06 aug 2022, 23:29

Mooie update! :top:

Het krijgt nu echt vorm.

Dat ze in de bouwvak in het weekend nog doorwerken op een meerjarig project geeft misschien aan dat er toch wel wat tijdsdruk op de deadline zit.

Gebruikersavatar
Mark
Forumbeheerder
Berichten: 10101
Lid geworden op: zo 27 feb 2005, 21:11
Locatie: Spijkenisse

Re: [A016] Rotterdam verbinding A13

Bericht door Mark » zo 07 aug 2022, 1:02

Vandaag met forummer captain007 weer een ronde gemaakt langs de bouwplaats. Het onderwerp is hetzelfde maar hoop dat de foto's net wat verschillend zijn om het alsnog boeiend te houden ;). We starten het verslag bij de Rottemerentunnel.

Kaartje voor het overzicht van de fotoplekken.

Afbeelding

Afbeelding
A16 Rotterdam - Rottemerentunnel (14)
30. We starten bij de Rottekade dit keer. Aan de zuidzijde van de Rottemerentunnel wordt het riviertje de Rotte gekruist. Om werkzaamheden aan de tunnelmond mogelijk te maken is de Bergse Linker Rottekade omgeleid in het water (als fietspad alleen).

Afbeelding
A16 Rotterdam - Rottemerentunnel (15)
31. Er wordt flink gewerkt aan het tunneldak van de Rottemerentunnel. Hier de buis richting het zuiden. In tegenstelling tot de Ketheltunnel van wat jaren geleden, kiest men hier ervoor niet alvast wat lagen asfalt te draaien voor het dak erop gaat.

Afbeelding
A16 Rotterdam - Rottemerentunnel (16)
32. Het middenkanaal van de tunnel wat als vluchtroute gebruikt kan worden.

AfbeeldingA16 Rotterdam - Rottemerentunnel (17)
33. ...en de buis richting het noorden met stempelwerk voor het dak. Door de tunnel komen 2x2 rijstroken met vluchtstrook als ruimtereservering voor 2x3.

Afbeelding
A16 Rotterdam - Rottemerentunnel (18)
34. Noordoostzijde van de tunnel. Rechts hiervan loopt een bouwweg.

Locatie Wezelpad.

Afbeelding
A16 Rotterdam - Rottemerentunnel (19)
35. Een stukje in noordwestelijke richting langs de toekomstige snelweg ligt het Wezelpad. Over de bouwplaats is een tijdelijke voetbrug gebouwd welke ideaal uitzicht geeft over de tunnel in aanbouw. We kijken hier in de richting van Terbregseplein. De faseringen in de bouw van de tunnel zijn goed zichtbaar. Op de voorgrond is de kale vloer zichtbaar (welke gebouwd is in het natte). Al snel volgt er bewapening voor de verticale tunnelwanden. Weer een stukje verder zien we een verrijdbare bekisting waarmee het middentunnelkanaal wordt gebouwd. Als laatste fase volgt het tunneldak.

Afbeelding
A16 Rotterdam - Rottemerentunnel (20)
36. Detailaanzicht op het tunneldak in aanbouw. Uiteindelijk komt hier weer aarde overheen met een kleine dijk zodat bomen en struiken goed kunnen wortelen. In de eindfase zal je dus niks meer zien van de snelweg. Links is de bouwweg zichtbaar met tijdelijke bruggen over de Rottekade en de Rotte.

Afbeelding
A16 Rotterdam - Rottemerentunnel (21)
37. Zicht op het tunneldak. De ruwbouw van de tunnel is daar eigenlijk al grotendeels afgerond.

Afbeelding
A16 Rotterdam - Rottemerentunnel (22)
38. Zicht vanaf het Wezelpad richting noordwest en waar de snelweg richting de A13 gaat lopen. De vloer van de tunnel is hier gereed, klaar voor wanden en het dak.

AfbeeldingA16 Rotterdam - Rottemerentunnel (23)
39. Vanaf de Grindweg wordt ook gewerkt aan het tunneldak. De Rottemerentunnel maakt hier een flauw bochtje naar links dus dat vereist wat specialistischer werk. Het gebouw vaag in de verte staat in Rijswijk.

Locatie Bergweg Zuid / Grindweg.

Afbeelding
A16 Rotterdam - Rottemerentunnel (24)
40. De Bergweg Zuid cq Grindweg is omgelegd via een stuk van de Bosweg. De tijdelijke omlegging loopt over een stuk van de tunnel wat gereed is. De kijkrichting is hier richting Terbregseplein.

AfbeeldingA16 Rotterdam - Rottemerentunnel (25)
41. Vanaf een uitkijkpost is de flauwe bocht zichtbaar richting het zuiden.

Afbeelding
A16 Rotterdam - Rottemerentunnel (26)
42. Door de omlegging zijn de werkzaamheden aan de noordelijke tunnelmond helaas niet te bereiken. Deze moet komen ongeveer ter hoogte van de zwarte kraan links.

Locatie aansluiting 28 (N209 / Ankie Verbeek-Ohrlaan).

Afbeelding
A16 Rotterdam - Aansluiting 28 (03)
43. We laten de Rottemerentunnel even voor wat het is en focussen op de rest van het tracé. Voorheen liep de N209 rechtdoor in beeld maar enige tijd geleden is de weg omgeleid om ruimte te maken voor de bouw van aansluiting 28. Recht voor in beeld is de voorbelasting te zien waar de N209 omhoog zal lopen in de eindsituatie. Daarna zal deze naar links afbuigen en aansluiten op de Ankie Verbeek-Ohrlaan.

Afbeelding
A16 Rotterdam - Aansluiting 28 (04)
44. Datzelfde talud in aanleg maar dan vanaf een tijdelijke fietsbrug over de N209 gezien. De N209 komt dus links te liggen uiteindelijk.

Afbeelding
A16 Rotterdam - Aansluiting 28 (05)
45. De N209 richting Zestienhoven met het centrale viaduct van aansluiting 28 in aanbouw. Het verkeer rijdt hier al op een stukje asfalt wat onderdeel zal worden van de A16.

Afbeelding
A16 Rotterdam - Aansluiting 28 (06)
46. Het is nu nog lastig voor te stellen maar over enkele jaren ligt hier de A16! De snelweg zal komen op de plek waar nu de rotonde ligt. De gehele verkeerssituatie is hier tijdelijk. De N209 heeft hier een TOTSO gekregen en loopt vanaf onderen rechts verder. Bovenin loopt de omgelegde Ankie Verbeek-Ohrlaan.

Afbeelding
A16 Rotterdam - Rottemerentunnel (27)
47. Toch nog even stiekem omkijken naar de Rottemerentunnel. Na de aansluiting begint de tunnelbak eigenlijk. De bouwkuipen staan hier nog onder water voor het aanbrengen van onderwaterbeton. De tijdelijke brug links is dezelfde van paar foto's terug bij de omgelegde Bergweg Zuid / Grindweg. De flats zichtbaar tussen de bomen door horen bij Rotterdam Ommoord.

Tijd om naar het westelijke deel van de A16 te verschuiven. Een nieuw kaartje.

Afbeelding

Afbeelding
48. De N209 is tijdlang verkoopt geweest met de N471 via een turboverkeersplein. Dat plein heeft het niet lang uitgehouden uiteindelijk. Er is een tijdelijke Haarlemmermeer aangelegd om ruimte te maken voor de nieuwe A16. Ook deze krijgt een Haarlemmermeeraansluiting met de N471.

Afbeelding
49. Het bouwterrein hier vrijwel niet te bereiken per voet. Foto's zijn dus lastig, dus bij deze een drive-by shot van pijlers in aanbouw.

Door naar knooppunt Zestienhoven.

AfbeeldingA16 Rotterdam - Knooppunt Zestienhoven (14)
50. Panoramafoto welke het complete knooppunt Zestienhoven omvat inclusief aansluiting 30. De A16 komt dwars door het beeld te lopen over een ruime boog.

AfbeeldingA16 Rotterdam - Knooppunt Zestienhoven (15)
51. Detail op het kunstwerk over de rijbaan van de A13 richting het noorden. De A13 zelf is eerder in het jaar al naar hieronder verlegd.

AfbeeldingA16 Rotterdam - Knooppunt Zestienhoven (16)
52. Het nagenoeg afgeronde kunstwerk van onderen.

AfbeeldingA16 Rotterdam - Knooppunt Zestienhoven (17)
53. Idem.

AfbeeldingA16 Rotterdam - Knooppunt Zestienhoven (18)
54. Doorkijkje naar het zuidelijke kunstwerk. Bovenlangs gaat de A16 lopen, onderlangs de afrit 30 vanaf de A16 richting de Doenkade (S114) en verbindingsbogen voor de A13 richting het zuiden.

Afbeelding
A16 Rotterdam - Knooppunt Zestienhoven (19)
55. A13 hectometerpaaltje met verfroller roldingetje zodat uilen er niet op gaan zitten.

Afbeelding
A16 Rotterdam - Knooppunt Zestienhoven (20)
56. Als afsluiter nog een foto van de A13 ten noorden van het knooppunt bij de Zwethkade. De snelweg is hier al verbreed voor de invoegende rijstroken. Het uitzicht zal hier echter nog fors gaan veranderen. Richting het zuiden komen de nodige wegwijzers voor het knooppunt en de A16 moet in de verte hoogte gaan winnen om de A13 te passeren.

Einde van deze foto-update, dank voor het kijken!

waldo79
2x5 autosnelweg
Berichten: 19552
Lid geworden op: do 05 mei 2005, 10:28
Locatie: 's-Hertogenbosch

Re: [A016] Rotterdam verbinding A13

Bericht door waldo79 » zo 07 aug 2022, 10:29

:wow: Toch twee verschillende reportages :top:
